เครื่องตัดท่อไฟฟ้าอิเลคทรอนิคส์แบบ OD

เครื่องตัดท่อไฟฟ้าอิเลคทรอนิคส์แบบ OD

16 รุ่นช่วงการทำงานสำหรับท่อ OD 1 "-48"

โมเดลที่ไม่ได้มาตรฐานสามารถปรับแต่งได้

รูปแบบภายนอกติดตั้งโดยใช้ปากกาหลายจุด

แยกเทคโนโลยีเฟรมและง่ายต่อการติดตั้งบนท่อ

การตัดและบีบด้วยความเย็นไม่กระทบต่อวัสดุของท่อ

ฟีดอัตโนมัติการตัดและการกระชับในครั้งเดียวคุ้มค่า

ความหลากหลายของรูปร่าง บาก: "U", "V", "Y", J "," V "คู่, เอียงs ผสม

แหวนเครื่องเขียนเป็นเหล็กกล้า แหวนหมุนเป็นอลูมิเนียมและเหล็กเสริม

ระบบไฟฟ้าระบบนิวแมติกการควบคุมเชิงตัวเลขและตัวเลือกระบบไฮดรอลิกไดรฟ์มีให้เลือก

ตัวเลือกต่างๆของไดรฟ์ต่าง ๆ สามารถใช้ได้กับตำแหน่งที่ดีที่สุดมอเตอร์สำหรับแอพพลิเคชันเครื่องจักรที่เฉพาะเจาะจง

สามารถเพิ่มอุปกรณ์เสริมต่างๆเพื่อเพิ่มประสิทธิภาพและขยาย

ความสามารถ

ท่อตัดออก

ปลายท่อ บาก

หันหน้าไปทางท่อ

ตัดและเว้า

การรวมกันเป็นวง

เคาน์เตอร์เบื่อ

หันหน้าแปลน

เซาะร่อง

คุณสมบัติ:

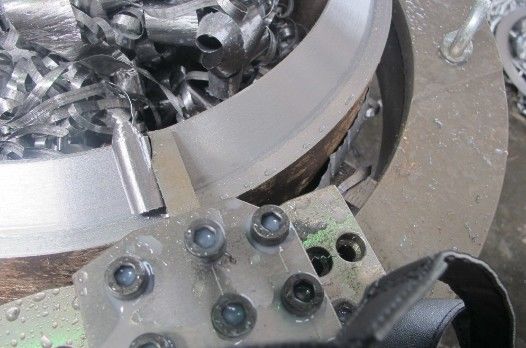

1. การตัดแบบเย็นและ บาก ช่วยเพิ่มความปลอดภัย

2. ตัดและ บาก พร้อมกัน

3. แยกโครง: ติดตั้งได้ง่ายบนท่อ

4. เครื่องมือป้อนข้อมูลโดยอัตโนมัติ

5. รวดเร็วแม่นยำในสถานที่ บาก

6. การกวาดล้างตามแนวแกนและรัศมีต่ำสุด

7. น้ำหนักเบาและกะทัดรัด

8. ติดตั้งและใช้งานได้ง่าย

ความสามารถ

ท่อตัดออก

ปลายท่อ บาก

หันหน้าไปทางท่อ

ตัดและเว้า

การรวมกันเป็นวง

เคาน์เตอร์เบื่อ

หันหน้าแปลน

เซาะร่อง

การประยุกต์ใช้ในอุตสาหกรรม:

มีการใช้กันอย่างแพร่หลายในท่อขนส่งทางไกลโรงไฟฟ้าพลังงานนิวเคลียร์ปิโตรเลียมสารเคมี

วิศวกรรม, ก๊าซธรรมชาติ, ร้านหม้อไอน้ำ, ร้านขายยา, โรงงานสำเร็จรูปท่อ, วิศวกรรมการติดตั้งท่อ,

งานซ่อมแซมเร่งด่วนเป็นต้น

ประเภท เอียง

เรามีเครื่องมือปรับระดับมาตรฐาน 5 °, 10 °, 20 °, 30 °, 37 °และยังสามารถปรับแต่งเครื่องมือได้

ช่วงการประมวลผลสามารถปรับแต่งตามความต้องการได้

อุปกรณ์เสริม:

แหวนชุด มีให้สำหรับผู้ใช้ที่มีมอเตอร์ขับเคลื่อนและสไลด์เครื่องมือเพื่อขยายทางเศรษฐกิจ

แอพพลิเคชั่นของผลิตภัณฑ์ SFM

สไลด์เครื่องมือ SFM (เลือกอย่างใดอย่างหนึ่ง)

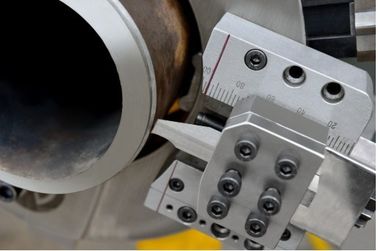

ภาพนิ่งเครื่องมือ A.Thick-wall (ธรรมดา): สามารถใช้กับรุ่น SFM ได้ 206 ถึง 4248 พร้อมด้วยจังหวะ 64 มม.

สไลด์เครื่องมือ B.Spring: จะใช้ในการติดตามพื้นผิวของท่อ out-of-round ซึ่งสามารถบันทึกการติดตั้ง,

การปรับและการตัด สามารถตรวจสอบระบบได้อย่างรวดเร็วและอัตโนมัติเพื่อให้มั่นใจได้อย่างต่อเนื่อง

ตัดขอบและยังสามารถรักษาความหนาของผนังมาตรฐานของ counterbore ขนาดเส้นผ่าศูนย์กลางเมื่อรวม

กับภาพนิ่ง counterbore

C. เครื่องมือสกรีนการรีดและการกัด (เฉพาะสำหรับไฮดรอลิค): บรรลุการตัดท่อด้วยการเจาะและการกัด

ภาพนิ่งเครื่องมือความแข็งแรงสูงการตัดเรียบและการใช้งานที่เรียบง่าย

เครื่องซีรีส์นี้เหมาะสำหรับการตัดท่อ, การตัดและการเตรียมปลาย

การออกแบบเฟรมแยกช่วยให้เครื่องสามารถแบ่งครึ่งตามกรอบและติดตั้งได้

OD ของท่อในเส้นหรืออุปกรณ์สำหรับการยึดแข็งแรงและมีเสถียรภาพ

อุปกรณ์นี้ทำการตัดแบบออฟไลน์อย่างแม่นยำหรือตัด / เอียงพร้อมกันจุดเดียว counterbore

และหน้าแปลนหันหน้าไปทางการดำเนินงานเช่นเดียวกับการเตรียมการประสานปลายท่อปลายเปิด,

ตั้งแต่ OD 3/4 "ถึง 56 นิ้ว (DN20-1400) บนผนังส่วนใหญ่

ความหนาและวัสดุ

คำแนะนำการสั่งซื้อ:

เลือกรุ่นที่ถูกต้อง

1. ยืนยันแหล่งจ่ายไฟ (แรงดันไฟฟ้าความถี่และเฟส)

2. ยืนยันแองเจิ้ล บาก ที่จำเป็น

3. ยืนยันการเชื่อมที่ต้องการ (U, V, Double V หรือ Compound preparation)

4. ให้คำแนะนำวัสดุท่อของคุณ (เหล็กกล้าคาร์บอนสเตนเลสหรืออื่น ๆ )

5. ความต้องการพิเศษอื่น ๆ เกี่ยวกับเครื่อง

A. อะไหล่ที่ต้องการ

B. ถ้าความหนาของผนังท่อสูงกว่า 30 มม. ให้แจ้งล่วงหน้า (สำคัญ)!
